Infrarotheizungs-Neubauten-System

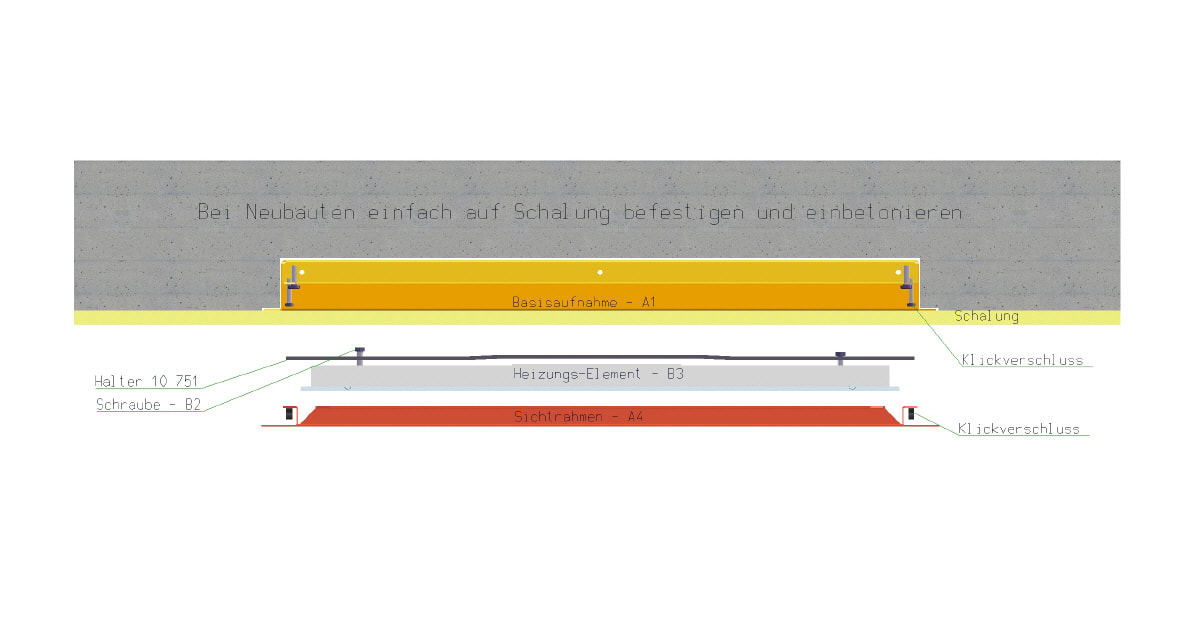

Montageleitbild zum einbetonieren

Wie auf der Zeichnung ersichtlich, wird die Basisaufnahme (A1) auf der Schalung befestigt und beispielsweise einbetoniert.

Endmontage:

Verschrauben Sie die Infrarotheizungs-Halterung (Artikel: 10 751) mit dem Heizungselement (B3) mit den Schrauben (B2).

Elektroanschluss:

Heizungselement (B3) (durch Fachmann) elektrisch anschliessen und einhängen.

Sichtrahmen:

Als Abschluss nur noch Sichtabdeckrahmen (A4) mit dem von Ihnen gewählten Design einklinken, „fertig“.

„D I E“ Lösung, einfach und schnell!
